Un schéma de plomberie permet de visualiser, avant les travaux, le cheminement de l’eau froide, de l’eau chaude et des évacuations. Il sert à repérer les appareils, à prévoir les vannes et à éviter les raccordements difficiles à maintenir une fois les cloisons fermées. En construction comme en rénovation, le plan doit rester lisible, cohérent et adapté aux usages réels du logement.
Schéma de principe, plan de plomberie et plan d’exécution : ne pas les confondre
Le terme « schéma de plomberie » désigne plusieurs documents. Les distinguer permet d’adapter le niveau de détail au projet et d’éviter de lancer un chantier avec un simple croquis insuffisant.
NF DTU 60.1 : règles de mise en œuvre de la plomberie sanitaire – Consultez la référence normative officielle précisant les clauses types pour l’exécution des réseaux de plomberie sanitaire des bâtiments.

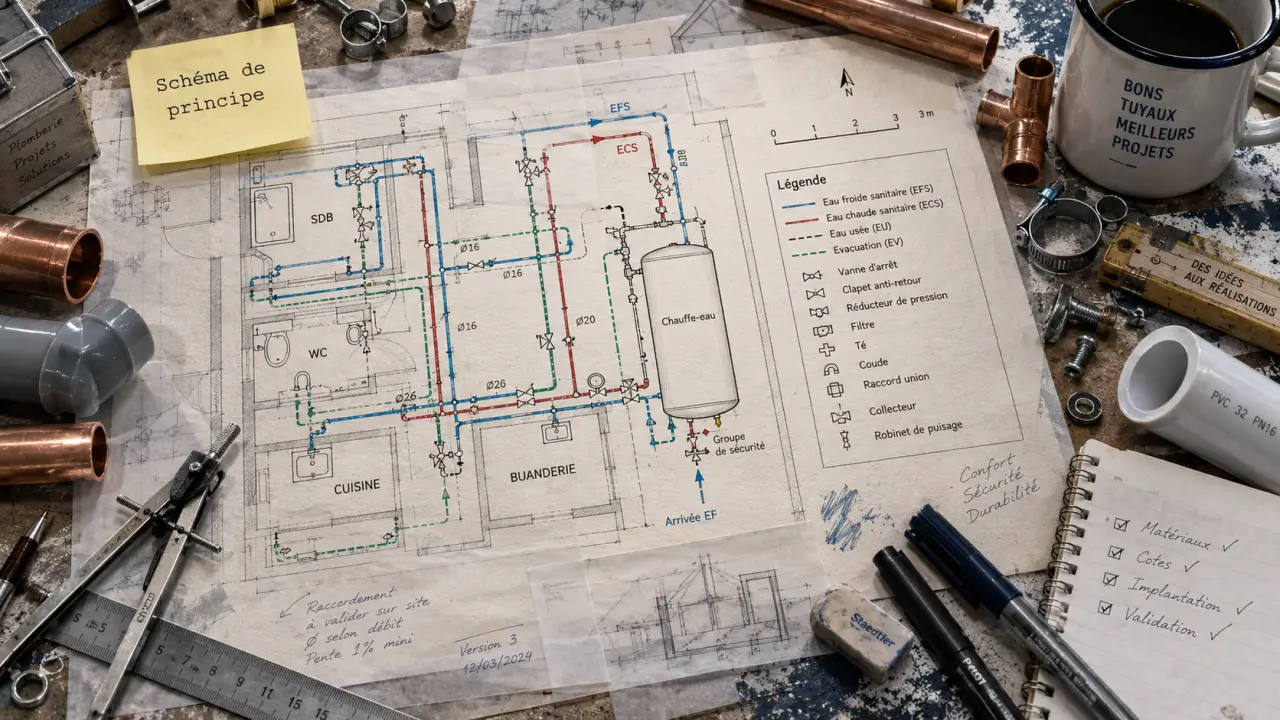

- Le schéma de principe présente la logique du réseau : arrivée générale, production d’eau chaude, nourrices, appareils sanitaires, collecteurs et évacuations. Il explique le fonctionnement sans respecter nécessairement l’échelle.
- Le plan de plomberie se superpose au plan du logement. Il situe la cuisine, la salle de bains, les WC, le local technique, les cloisons et les passages de canalisations.
- Le plan d’exécution fournit le niveau de précision nécessaire à la pose. Il indique les diamètres, les matériaux, les pentes, les altimétries, les raccords, les réservations et les repères utiles.
Un plan domestique utile sépare clairement les réseaux d’eau froide sanitaire, d’eau chaude sanitaire, d’eaux usées et d’eaux vannes. La légende doit rester constante : une couleur ou un type de trait par réseau, des flèches pour le sens d’écoulement et des symboles identifiables pour les vannes, siphons, chauffe-eau, lavabos, douches et toilettes. Cette organisation facilite la lecture par la personne qui conçoit le réseau comme par celle qui l’installe.
Construire un plan cohérent, pièce par pièce
Partir des équipements et des contraintes du logement
Commencez par placer les points de puisage et les appareils : évier, lave-vaisselle, lave-linge, lavabo, douche, baignoire, WC et chauffe-eau. Ajoutez les murs, les portes, les fenêtres et les gaines techniques. Le regroupement des pièces d’eau limite généralement la longueur des réseaux et simplifie l’évacuation. Dans une maison à étage, l’alignement des sanitaires autour d’une même colonne de chute peut aussi simplifier le tracé.
Le nombre d’occupants, les usages simultanés et le type de production d’eau chaude influencent ensuite le réseau. Une salle de bains éloignée du chauffe-eau peut entraîner davantage d’attente et de pertes de chaleur. Le schéma doit donc rendre visibles les distances, les traversées de plancher et les zones où les conduites resteront accessibles. Cette vue d’ensemble aide à repérer les choix difficiles à modifier après la fermeture des cloisons.
Tracer dans le bon ordre
- Positionnez l’arrivée d’eau, le compteur, les dispositifs de coupure et le chauffe-eau.
- Tracez l’alimentation en eau froide vers chaque équipement, puis le réseau d’eau chaude vers les appareils concernés.
- Dessinez les évacuations depuis chaque siphon jusqu’au collecteur ou à la colonne de chute.
- Ajoutez les vannes d’arrêt, les raccords, les changements de direction, les diamètres et le sens des pentes.
- Terminez par une légende et contrôlez les croisements entre les différents réseaux.
Le déplacement d’un lave-linge de quelques mètres peut imposer une évacuation plus longue, modifier la pente disponible et rendre une vanne difficile d’accès. Le plan doit donc faire apparaître les trappes de visite, les coffrages démontables et les passages derrière les meubles. Ces indications transforment un dessin théorique en support utile pour une installation réparable.
Diamètres, évacuations et matériaux : les repères techniques à annoter
Le diamètre ne se choisit pas seulement selon l’appareil raccordé. Il dépend aussi du débit attendu, de la pression disponible, de la longueur du réseau et des pertes de charge produites par les coudes et les raccords. Les valeurs ci-dessous sont des repères couramment cités dans un plan de plomberie. Elles ne remplacent pas le dimensionnement du projet.
| Réseau ou équipement | Repère de diamètre | Point de vigilance sur le schéma |
|---|---|---|
| Alimentation en eau froide | 15 mm minimum | Identifier les tronçons alimentant plusieurs appareils. |
| Alimentation en eau chaude | 16 mm minimum | Limiter les longueurs inutiles entre le chauffe-eau et les points de puisage. |
| Évacuation d’un lavabo ou d’une douche | 40 mm | Faire apparaître le siphon et la pente vers le collecteur. |
| Évacuation des toilettes | 100 mm | Prévoir le raccordement à la chute et sa ventilation. |
Pour les évacuations, une pente continue compte autant que le diamètre. Elle favorise l’écoulement des eaux usées et limite les stagnations. La ventilation primaire de la colonne de chute doit aussi être représentée, car elle contribue à préserver les gardes d’eau des siphons et à réduire les désiphonnages. Les changements de direction, les réductions et les raccordements doivent rester cohérents avec le sens d’écoulement.
Le cuivre, le PVC, le PER et le multicouche n’ont ni les mêmes usages ni les mêmes méthodes de raccordement. Mentionner le matériau sur le plan aide à anticiper les traversées, les fixations et les liaisons entre réseaux. La norme NF DTU 60.1 fait partie des références à prendre en compte pour les installations de plomberie. Les exigences applicables doivent toutefois être vérifiées selon la nature du chantier et les règles locales en vigueur.
Choisir un logiciel selon le niveau de détail attendu
Un croquis à l’échelle peut suffire pour réfléchir à une petite rénovation. Dès que le projet comporte plusieurs pièces d’eau, une maison à étage ou un besoin de partage avec un artisan, un logiciel facilite les corrections et l’export du document. Le choix dépend surtout du niveau de détail recherché et du type de vérification à effectuer.
| Type d’outil | Usage adapté | Atout principal |
|---|---|---|
| DAO 2D | Plan de canalisation et repérage des équipements | Précision du tracé et exports techniques |
| Modélisation 3D | Volumes, passages complexes et coordination des réseaux | Meilleure visualisation des conflits |
| BIM | Projet complet avec plusieurs intervenants | Informations techniques associées aux objets |
| Outil de calcul hydraulique | Dimensionnement, débits et pertes de charge | Contrôle plus poussé du réseau |
Pour débuter, LibreCAD peut convenir au dessin 2D, tandis que FreeCAD permet d’explorer la modélisation 3D. QElectroTech peut être utile lorsque la priorité est la création de schémas techniques personnalisés. Ces outils ne répondent pas exactement au même besoin : l’un facilite le tracé, l’autre la représentation des volumes, et un autre encore la personnalisation des symboles.
Avant de choisir une version gratuite, vérifiez la présence d’une bibliothèque de symboles, les possibilités d’export en PDF, SVG, DXF ou DWG, ainsi que les limites de licence et de projet. Un outil simple est souvent préférable à un logiciel BIM sous-exploité. Le document final doit surtout pouvoir être relu, corrigé et partagé sans ambiguïté.
Les 4 erreurs à corriger avant de valider le schéma
Oublier l’entretien futur
La première erreur consiste à dissimuler des vannes, des raccords critiques ou un chauffe-eau derrière un habillage fixe. Chaque organe de coupure doit être repéré et atteignable. Notez sur le plan l’emplacement des trappes, des vannes d’arrêt par zone et des accès au groupe de sécurité ou aux équipements de production d’eau chaude. Une installation bien dessinée doit rester exploitable après sa mise en service.
Négliger les conflits entre réseaux
Une évacuation nécessite souvent plus d’espace qu’une alimentation, notamment à cause de son diamètre et de sa pente. Vérifiez les croisements avec l’électricité, la ventilation, les poutres et les menuiseries. Les zones humides proches d’équipements électriques demandent une vigilance particulière pour prévenir les risques d’électrocution. Un plan en vue 3D peut faciliter cette vérification lorsque plusieurs réseaux se superposent.
Dimensionner sans regarder le parcours
Un diamètre théoriquement adapté peut devenir insuffisant sur un trajet long, chargé en coudes ou alimentant plusieurs appareils utilisés en même temps. Le schéma doit permettre de repérer les tronçons sensibles à une perte de débit, à une pression insuffisante ou à des pertes de chaleur. La longueur, les raccords et le nombre d’appareils raccordés doivent donc être considérés avec le diamètre indiqué.
Confondre dessin lisible et installation conforme
Un plan bien présenté n’est pas automatiquement exécutable. Pour une rénovation lourde, une création de salle de bains, un déplacement de colonne, un problème de pression ou une installation complète, la validation par un plombier qualifié reste prudente. Elle permet de confirmer le dimensionnement, les pentes, les raccordements et la conformité avant que les travaux ne deviennent difficiles à modifier.
